地面型太陽能系統設置查詢

土地能否建置太陽光電系統,是許多人的疑問,目前法規規定較為複雜,一般民眾常常看得一頭霧水。

為此原生生活團隊特地整理了地面型太陽能系統的相關設置限制,不論您是非都市土地還是都市土地,都能在本篇文章中初步了解相關建置規範唷!



查詢土地地類別/使用分區

可利用以下幾種方式查詢:

1. 土地謄本上面有載明土地類別及使用分區

2. 可以利用國土測繪圖資雲服務,輸入地址或地號即可查詢



非都市土地 設置限制查詢

請選擇您的非都市土地類型:



 歡迎來電洽詢 : 02-8991-2796


都市土地 設置限制查詢

請選擇您的都市土地類型:

 歡迎來電洽詢 : 02-8991-2796


非都市土地建置限制總表 (更新日期:2020/7/30)

法規說明及資料來源:

1. 依據農業主管機關同意農業用地變更使用審查作業要點第7點之1規定:
(1) 非都市土地農牧用地、林業用地、養殖用地之農業用地變更作太陽光電設施使用,其變更使用面積未達二公頃,不同意變更使用。
(2) 符合下列情形之一,且無作業要點第五點情形,得申請變更使用:
A. 零星農業用地。
B. 109年7月31日前取得台灣電力公司併聯審查意見書。
C. 行政院核定109年太陽光電6.5 GW達標計畫中列管之太陽光電專案推動區域。

2. 依據農業用地變更回饋金撥繳及分配利用辦法第2條及山坡地開發利用回饋金繳交辦法第3條規定,以下土地申請容許使用需繳納回饋金:
(1) 非都市土地之農牧用地、林業用地、養殖用地、水利用地、國土保安用地:變更使用面積×當期公告土地現值×50%。
(2) 都市計畫土地之農業區、保護區農業用地:變更使用面積×當期公告土地現值×10%。
(3) 非都市土地之山坡地範圍者:開發利用許可面積×當期公告土地現值乘積×6至12%。
※ 其他規定依各縣市訂定細則為主。
※ 農業用地不須繳交回饋金之情況:結合農業經營之綠能設施,不利耕種地除外。

3.參考資料:
(1) 非都市土地使用管制規則
(2) 非都市土地容許使用執行要點
(3) 申請農業用地作農業設施容許使用審查辦法
(4) 農業主管機關同意農業用地變更使用審查作業要點

都市土地建置限制總表 (更新日期:2020/7/30)

法規說明及資料來源:

1. 各縣市規定依各縣市政府之施行細則或施行自治條例為主。

2. 都市計畫保護區及農業區:
(1) 依「都市計畫法臺灣省施行細則」第27及29條規定,需以結合農業經營之綠能設施申請容許,經主管機關同意後,可設置綠能設施。
(2) 若各縣市政府訂定之「都市計畫保護區農業區土地使用審查要點」容許項目包含再生能源發電設備,則無須結合綠能設施。
(3) 建蔽率及詳細施行規定請參考各縣市政府之「都市計畫保護區農業區土地使用審查要點」。
(4) 依據農業主管機關同意農業用地變更使用審查作業要點第7點之1規定:
A. 都市計畫農業區、保護區之農業用地變更作太陽光電設施使用,其變更使用面積未達二公頃,不同意變更使用。
B. 符合下列情形之一,且無作業要點第五點情形,得申請變更使用:
a. 零星農業用地。
b. 109年7月31日前取得台灣電力公司併聯審查意見書。
c. 行政院核定109年太陽光電6.5 GW達標計畫中列管之太陽光電專案推動區域。

3. 都市計畫內屬公共工程或公有建築者,建置太陽光電發電設備應依據「公共工程或公有建築物設置再生能源發電設備規劃設計參考原則」。

4. 參考資料
(1) 都市計畫法臺灣省施行細則 / 各直轄市之都市計畫法實行細則(自治條例)
(2) 公共工程或公有建築物設置再生能源發電設備規劃設計參考原則
(3) 各縣市都市計畫保護區農業區土地使用審查要點






太陽電池構造與發電原理

利用電位差發電,無電磁波產生 太陽電池(solar cell)是以半導體製程的製作方式做成的,發電原理是將太陽光照射在太陽電池上,使太陽電池吸收太陽光能透過圖中的p-型半導體及n-型半導體使其產 生電子(負極)及電洞(正極),同時分離電子與電洞而形成電壓降,再經由導線傳輸至負載。







太陽光電的發電原理,是利用太陽電池吸收0.2μm~0.4μm波長的太陽光,將光能直接轉變成電能輸出的一種發電方式。

太陽電池產生的電是直流電,若需提供電力給家電用品或各式電器則需加裝直/交流轉換器,將直流電轉換成交流電,才能供電至家庭用電或工業用電。



太陽光電板架設原則



仰角23.5

由於台灣位於北回歸線上,而北回歸線緯度為北緯23.5度。

太陽由東方升起後,行進的軌跡會在台灣的南方,所以架設太陽能光電板將板面朝南可以得到最大效益。

而因為位於北緯23.5度,所以將板面仰角設定為23.5度可以得到最大日照效益。



避免遮陰

架設太陽光電板的場地周圍,須避免高樓、樹林或其他有可能遮蔽太陽光照射太陽光電板的高物遮蔽物,以利太陽光電板可以完全的接收太陽光達到最大的發電效益。







北市自來水廠大火 疑太陽能板自燃 【日煬評估建議】

位於台北市思源街自來水廠,今午2時許突然冒出濃煙,疑似太陽能板自燃頂樓竄出大火,消防局獲報,派出大批消防人員已趕抵現場,並全面疏散搶救中。 台北市自來水園區淨水廠下午2時許發生火警意外,消防局接獲報案,出動多名消防人員及各式車輛到場搶救,火勢順利在半小時後撲滅。



據目擊民眾表示,當時許多家長帶著小孩,在緊鄰淨水場旁的泳池內玩水,突然發現濃煙直竄,工作人員趕緊廣播疏散,大家都沒換衣服就到園區外人行道避難,幸好沒有人受傷,小朋友看到黑煙,嚇了一大跳!



自來水園區總工程司王明榑表示,當時起火點是自來水園區沉澱池上方設置的太陽能板,園區監控台發現後,趕緊散園區工作人員及遊客一千多位。經消防人員搶救,總共有35組面板燒毀,損失金額約三百萬。而太陽能板壽命約10到15年,每周也有專員進行裝備檢查,不過最近熱浪襲台,工程人員推測應該是面板過熱,導致火災發生。這場火警已經是園區內兩個月來第二起火警,上次是工人施工不慎火花燒到沉澱池上方塑膠蓋板,這次疑似塑膠蓋板上的太陽能板過熱起火。園區將會針對其他太陽能設施會做全面檢查,並調查這次起火原因。


【日煬科技評估建議】

  模組本體、串列導缐、匯流箱、連接器都有可能短路或接觸不良引起,假設是太陽能板內電池片絕緣接地的問題,造成短路燃燒起火,我們公司在國外做127MW,SCOD試運轉時客戶的模組有一串中有二片模組內的電池內部短路,瞬間大電流倒灌回匯流箱母排,一站含一台500KW逆變器,6箱匯流箱,所有電纜,支架全部燒毀(熔毀),速度非常快,提供參考,但自來水火災事件是否真正原因就是如此,起火原因還必須專家作更詳細專業的判斷比對。

現今設備價格已非昔比,祈待也許政府幾年後考量公安列獨立預算落實!

三個方案並行落實公安與運維:
1. 直流故障電弧偵測(UL1699A(並聯)+B(串聯),可偵測微能量,速度快
2. 直流串列線纜絕緣監測
3. 定期檢驗端子扭力、觸點熱影相分析


獨立型(Stand-Alone)太陽光電系統

使用蓄電池,白天太陽光電系統發電,並供負載及充電,夜間由電池供電,可以自給自足。

  • 定義:使用蓄電池且換流器(Inverter)無逆送電功能之太陽光電發電系統。
  • 適用地點:高山、離島、基地台…等市電無法到達處
  • 工作方式:白天 PV 發電供負載並充電、夜間由電池供電,可以自給自足(必需搭配蓄電池)
  • 考慮點:
    1. 系統設計考慮因素多(組列、蓄電池容量、負載與陰天日數等安全係數,最佳化設計複雜)
    2. 一般充電控制器無 MPPT,搭配蓄電池使發電效能較差
    3. 蓄電池每日>50%DOD深度放電、>0.2C充電,壽命短
    4. 太陽光發電量與負載需求量不搭配時、太陽光之發電能量利用率偏低 (負載需求搭配與安全係數為互相矛盾之設計)
    5. PV-柴油發電機,PV-風力...等混合系統為改善之方法



市電併聯型(Grid- Connected)太陽光電系統

市電負載併聯,平時與太陽光電系統併聯發電,並供負載,不夠的電由台電供電。好比將市電電力系統當作一個無限大、無窮壽命的免費蓄電池。

  • 定義:換流器(Inverter)具有逆送電功能,可操作於併聯模式之太陽光電發電系統。
  • 適用地點:電力正常送達之任何地點
  • 工作方式 :白天 PV系統併聯發電、夜間由台電供電。方 將市電電力系統當作一個無限大、無窮壽命的免費蓄電池
  • 優點:系統簡單、不需安全係數設計、維護容易。 具最大功率追蹤(MPPT),發電效率高。 太陽光之發電能量利用率高
  • 缺點:
    停電時為將自動關機,因而無電可用,無防災功能。 一般併聯型Inverter無法直接搭配蓄電池使用 (具特殊功能者例外)



緊急防災型(獨立/併聯混合型)太陽光電系統

和市電及蓄電池搭配。平時太陽光電系統併聯發電,並供負載及充電,夜間由台電供電。刮颱風、下大雨,電力中斷時,仍有足夠的蓄電池可以安排救災,待到市電回復時就沒有問題。

  • 定義:換流器(Inverter)具有逆送電功能,同時裝置蓄電池,可操作於併聯模式或獨立模式之太陽光電發電系統。
  • 適用地點:有防災需求(照明、汲水、通信….)之公共設施
  • 工作方式 :
    1. 平時PV併聯發電、效率高、利用率高、夜間由台電供電
    2. 視需要建置足夠之防災用電池,長時間停電時白天 PV 發電供負載並充電、夜間由電池供電,適合作為救災用電力來源
    3. 蓄電池平時(或定時)浮充保養,不需每日深度充放電,壽命可以延長
  • 缺點: 包含兩種系統建置成本較高,系統較複雜

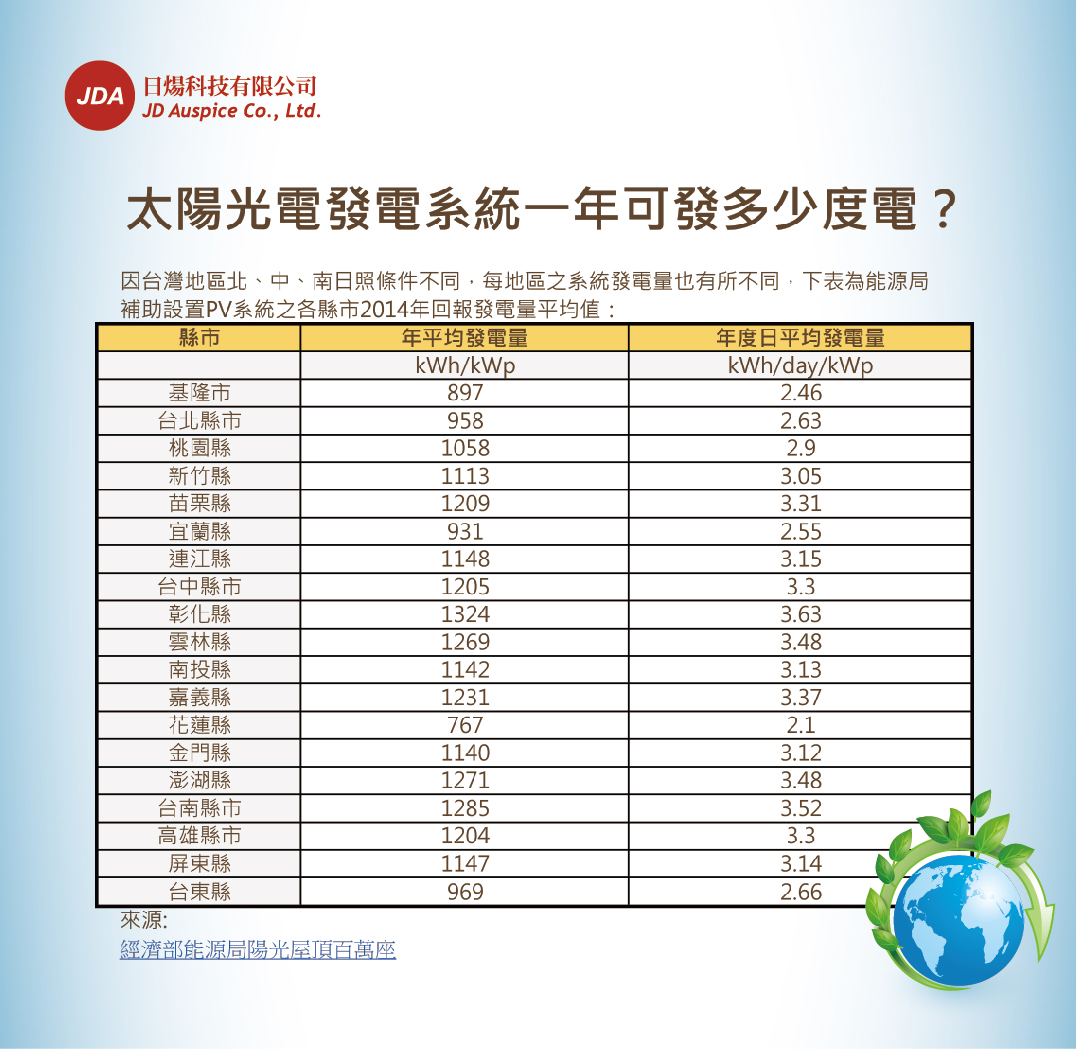

以日射量來計算

年發電量(EP)=PAS * HA * K * 365(天)

PAS:太陽電池組列容量

HA:設置場所及設置條件的累計日射量(kWh/m2 *日)

K:總和設計係數(0.65~0.8≒0.7程度)



以系統利用率來計算

年發電量=太陽電池陣列模板的發電量*系統利用率 * 8760(小時)

系統利用率=0.1~0.15≒0.12程度

一年總時數=24(小時)* 365(天)=8760小時





電器耗電量參考



類別 電器名稱 消耗電力(W) 每年使用時間估計(時) 年耗電量(度) 備註
空調類 冷氣機 900 5時×30日×6月=900 810.0 2000kcal/hr,冬季較少使用
吹風機 800 1/6時×15日×12月=30 24.0
電暖爐 700 3時×30日×3月=270 189.0 季節性使用
除濕機 285 3時×30日×6月=540 153.9 16.6升/日,季節性使用
電扇 66 3時×30日×8月=720 47.5 16吋,季節性使用
抽風機 30 4時×10日×12月=480 14.4
照明類 燈泡(60W) 60 3時×30日×12月=1,080 64.8
日光燈(20W) 25 5時×30日×12月=1,800 45.0
省電燈泡 17 5時×30日×12月=1,800 30.6
神龕燈 10 24時×30日×12月=8,640 86.4
廚房類 微波爐 1200 5時/月×12月=60 72.0
電磁爐 1200 2時/月×12月=24 28.8
開飲機 800 2時×30日×12月=720 576.0
電鍋 800 1/2時×30日×12月=15 144.0 10人份
電烤箱 800 2時/月×12月=24 19.2
抽油煙機 350 1/3時×30日×12月=120 42.0
果菜榨汁機 210 1時/月×12月=12 2.5
烘碗機 200 1/2時×30日×12月=180 26
電冰箱 130 12時×30日×12月=4,320 561.6 320公升
衣著類 乾衣機 1200 1/3時×10日×10月=40 40.0 夏季較少使用
電熨斗 800 3時/月×12月=36 28.8
洗衣機 420 1/2時×10日×12月=60 25.2
視聽類 電視機 140 4時×30日×12月=1,440 201.6 28吋彩色
音響 50 1時×30日×12月=360 18.0
收音機 10 1時×30日×12月=360 3.6

註:

  1. 本表所列各種電器產品之耗電量,會因廠牌、型號或用電時間長短之不同而有差異。
  2. 本表年使用時間為估計值。用戶欲估算自家年耗電量,可依家中電器品實際消耗電力及年使用時數自行推估。

太陽光發電系統比起柴油發電系統,具有減少環境污染、解決尖峰用電之不足、遮蔽陽光直曬(一方面降低建築物之熱效應,稱為被動省能;同時轉換太陽光為電能,供應建物自主能源,亦稱為主動節能)等多項優點。



初期建置成本雖然較高,但若使用於防災或緊急輔助電力上,其發揮的效益可說高於經濟成本上的考量。因此,以總體效益而言,太陽光發電系統是較佳的選擇。

定義

太陽電池模組(module)或陣列(array)被整合、設計並裝置在建築物上,且具有兩種以上之功應用。(Ref. Dr. Tomas )

優點

  • 可有效利用建築物的外表大面積
  • 可替代建築物的外表包覆材料
  • 代替屋頂、牆面、窗戶之建材
  • 可遮陽,降低建築物外表溫度
  • 兼具建材及發電之功能
  • 與生活、用電緊密結合
  • 高可見度、高宣傳效果
  • 降低整體建築成本
  • 縮短建築施工時間、避免二次施工
  • 建築物美觀
  • 空間充份利用
  • 結構安全性

應用範圍

  • 大樓帷幕牆或外牆
  • 大樓、停車場遮陽棚
  • 大樓天井
  • 住家式斜瓦屋頂
  • 大型建築物屋頂
  • 隔音牆
  • 其他

太陽電池(solar cell)是以半導體製程的製作方式做成的,其發電原理是將太陽光照射在太陽電池上,使太陽電池吸收太陽光能透過圖中的p型半導體及n型半導體使其產生電子(負極)及電洞(正極),同時分離電子與電洞而形成電壓降,再經由導線傳輸至負載。

由於太陽電池產生的電是直流電,因此若需提供電力給家電用品或各式電器則需加裝直/交流轉換器,將直流電轉換成交流電,才能供電至家庭用電或工業用電。






太陽能電池種類



 太陽電池種類  半導體材料  市場模組轉換效率
 矽 結晶矽  單結晶(晶圓型)  10~14%
 多結晶  9~12%
非晶矽  a-Si、a-SiO、a-SiGe  6~9%
 化合物半導體 2元素  GaAs(晶圓型)  GaAs 18~30%
 CdS、CdTee薄膜型  10~12%
3元素  CuInSe2(薄膜型)  10~12%
 有機半導體      1%以下

單晶矽太陽電池外觀



多晶矽太陽電池外觀



非晶矽太陽電池外觀(可撓式)





系統分類

獨立系統示意圖



併聯系統示意圖



系統分類圖



獨立系統示意圖



併聯系統示意圖



電力需求估算: 平時: 緊急時:
115kWh/d;770人用電量 83.2kWh/d;500人用電量
模組面積估算:

*日照強度:1kW/m2
*日照時間:3.84h/d
*模板效率:12﹪
電力需求÷(日照強度×日照時間×模板效率×綜合係數)
綜合係數:溫度變化、污損、線損、Inverter效率+蓄電池充放電補償
平時:0.65~0.8 緊急時:0.57
115kWh/d÷1kW/m2÷3.84h/d÷12﹪÷0.75=332 m2 83.2kWh/d÷1kW/m2÷3.84h/d÷12﹪÷0.57=317 m2

取max 332 m2,如僅供緊急應用則取317 m2
設置容量計算:
模板效率依太陽電池種類而異
太陽發電系統設置容量=設置面積×日照強度×模板效率
332m2×1kW/m2×12﹪=39.8kW≒40kW
發電量計算: 太陽發電系統發電量=設置容量×日照時間×綜合係數
平時:
0kW×3.84h/d×0.75=115.2Wh/d
緊急時:
40kW×3.84h/d×0.57=87.5 kWh/d
是否符合電力需求估算?!
↓Yes
進行模板陣列及蓄電池容量設計



模板陣列設計:

*模板功率:120W
*模板輸出電壓:16.9V
*直交流轉換器(Inverter)輸入電壓:300V
陣列串聯數=Inverter輸入電壓÷模板輸出電壓
300V÷16.9V=17.75片(取整數17 or 18)
單串功率:
17片×120W=2040W 18片×120W=2160W
陣列併列數=設置容量÷單串功率
40kW÷17片/串÷120W=19.6列≒20列 40kW÷18片/串÷120W=18.5列≒19列
選擇最佳陣列: 最佳陣列:較經濟之設置容量
120W×17片/串×20列=40800W=340片(最佳陣列)
120W×18片/串×19列=41080W=342片



蓄電池需求容量設計:

*補償係數:1.45
*無日照天數:1日
蓄電池需求容量=緊急電力需求×無日照天數×補償係數
補償係數:蓄電池內阻抗、放電停止電壓、電壓降低補償
蓄電池需求容量=83.2kWh/d×1d×1.45=120.64kWh
串併數設計:

*蓄電池電壓:2V/個
*蓄電池容量:200Ah/個
*Inverter電壓:
輸入電壓  額定電壓
300V    288V
200V    192V
串聯數=Inverter額定電壓÷蓄電池電壓
288V÷2V=144個
併列數=蓄電池需求容量÷Inverter額定電壓
120640Wh÷288V÷200Ah=2.1列≒2列
蓄電池數量=144個×2列=288個



應用領域 應用範例
民生 收音機、測電表、手錶、計算機、太陽能照相機、手電筒、電池充電器、野營燈
道路、交通 路燈、交通號誌、道路指示牌、標誌燈、太陽能電動車充電站、高速公路緊急電話、偏遠道路緊急電話、停車計時器、停車場控制門系統、高速公路防音壁PV系統、公路休息區PV系統、太陽能車、平交道指示燈、候車亭PV系統、車站屋頂型PV系統
農林漁牧 農宅用電、溫室栽培PV系統、農業灌溉用、自動灑水系統、農牧電籬、牛乳冷藏、漁業養殖揚水通氣、自動餵食器
通訊 無線通信用、中繼站基地台、緊急電話中繼站、電話通信PV系統、Radio受信PV系統、微波中繼站
建築物 住宅用供電系統、緊急供電系統、緊急照明系統、帷幕牆、遮陽棚、採光罩、屋瓦
產業用 緊急供電系統、管線電氣防蝕、輸油管流量計PV系統、市場廣告塔、海上石油平台、各種計測站PV系統、發電廠情報指揮中心
緊急防災 勤務指揮中心、緊急避難所、醫療院所、公園、學校、地震觀測站、森林嘹望台、避難指示燈、氣象觀測所、水位警報PV系統、河川安全燈、防波堤安全PV燈
離島、偏遠區 中途驛站電化PV、離島用PV系統、山岳地帶PV系統
